隨著PCB產品輕薄化、高集成化 的發展，傳統的PCB切割、分板機的方式漸漸力不從心，這時候新的工藝技術導入勢在必行。激光加工技術作為高科技精密工具，被成功導入到PCB領域，然而PCB激光切割、分板機的投入成本太高，增加的成本往往使得很多廠家望而卻步，寄希望于傳統工藝的技術突破，或者是尋求對外加工。那么PCB激光切割機為何那么貴？

要了解PCB激光切割機為何那么貴，首先我們要從PCB激光切割機的結構說起，設備是由激光光學系統、機械傳動系統、電子控制系統、輔助系統組成的精密設備。

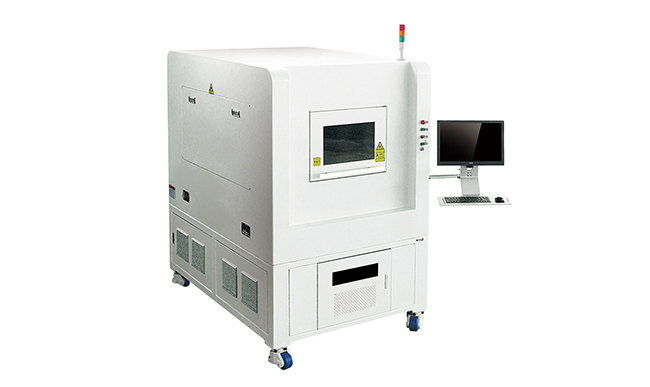

PCB激光切割機

1.激光光學系統

光學系統是由激光器、振鏡、擴束鏡、場鏡、鏡架等光學器件組成的。

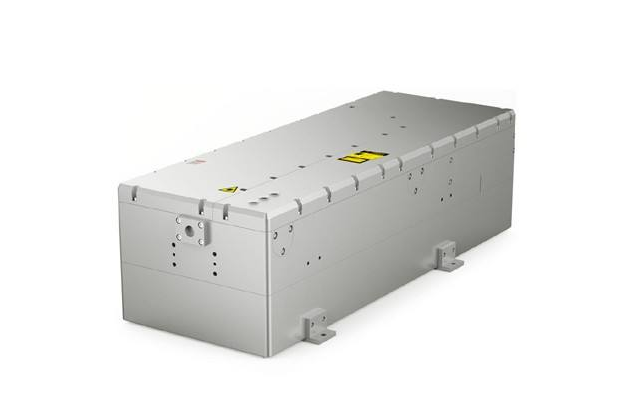

激光器：是PCB激光切割機中最核心的裝備，核心技術也源自此處。激光器的光束質量、平均功率、脈沖能量、脈沖頻率、脈沖寬度等參數直接影響著加工的效果、效率。另外激光器的穩定性也影響著整體的生產。根據PCB材料的差異選擇激光器的種類也不一樣，如鋁基板一般選擇QCW光纖激光器，FR4、覆銅板、玻纖板等一般選擇紫外激光器或綠光激光器。目前市場上的主流高功率激光器加工PCB上主要采用的還是進口激光器，無形中增加了整體設備的價格成本。

激光器

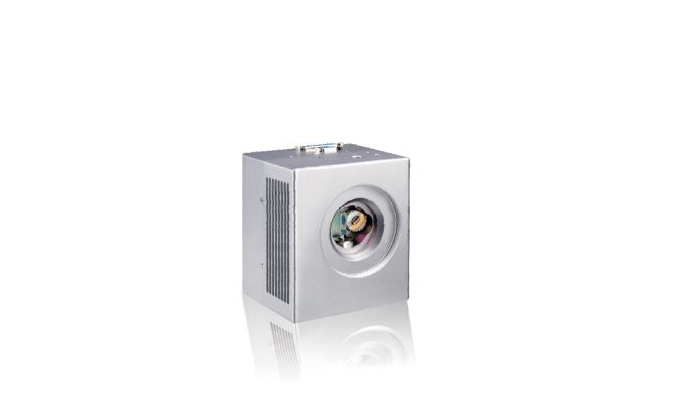

振鏡：根據需求會采用模擬數字振鏡或純數字振鏡，隨著國內技術的突破，國產振鏡的水平穩步提升，在加工要求不高的領域中，國產振鏡的使用越來越高。而在某些領域則仍然采用進口振鏡，進口振鏡的價格是國產產品價格的兩倍以上。

振鏡

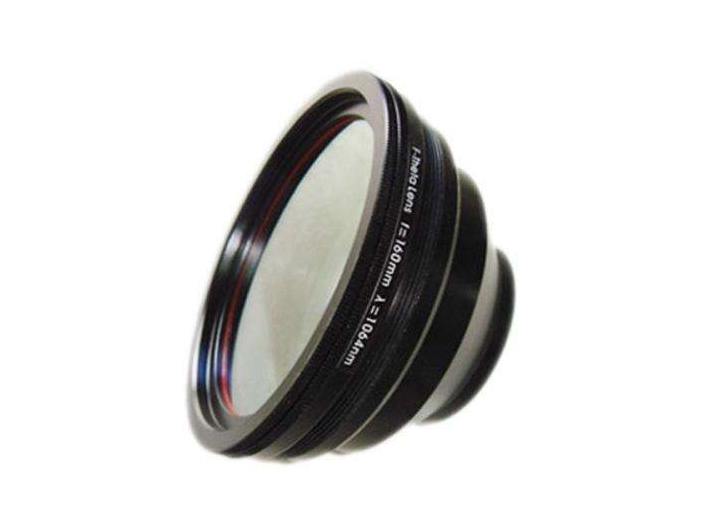

場鏡：場鏡通常采用的都是國產場鏡，再加工精度要求高的產品中，仍然會采用到遠心透鏡，而遠心透鏡的技術幾乎沒有國產能力。

場鏡

擴束鏡、鏡架：在PCB激光切割領域中，擴束鏡和鏡架則可完全實現國產替代，產品價格不高，但卻是必不可少的光學器件。

2.機械傳動系統

PCB激光切割機的精度高，切割的位置精度小于50微米，切割尺寸精度小于30微米，熱影響縫寬小于50微米。要達到這個參數光學系統和工藝水平是一方面，另一方面在于精密的機械傳動系統。PCB激光切割機的傳動系統中包含有XY直線電機，Z軸升降直線電機，伺服電機等，根據不同的需求配置直線電機或伺服電機。通常情況下采用直線電機的方式遠高于伺服電機。而電機為了保證精度通常采用的均是進口產品，最差也是進口器件國內組裝的國產品牌，因此PCB激光切割機的價格與電機行業的價格波動分不開。

3.電子控制系統

PCB激光切割機產品中是包含了加工控制軟件、運動平臺控制軟件、相機集成系統、PLC控制系統等一體化的系統。相比較而言，這部分由于各個行業都會用的到，價格透明化程度更高，對客戶而言有自己的初步評估手段。但是加工控制軟件往往都是每個集成商家的心血，技術費用往往都會增加到這個里面。

4.輔助系統

PCB激光切割機的輔助系統包含了冷水機、抽塵機、機殼、機座、連接線路等器件。雖然小，但都是不可或缺的。

5.技術、人工費用

PCB激光切割機的技術的門檻相對較高，與密集型工廠不同的是，激光廠家的技術人員薪資水平起點要高，人工成本就會平攤到設備成本里。另外在技術方面，技術服務包含了工藝水平、售后水平以及生產采購人員的水平，畢竟PCB激光切割、分板技術并不是每一個激光廠家都能夠做的。這方面也會算進設備硬件成本外的成本之中

6.總結

PCB激光切割機的成本偏高、人工成本綜合起來導致整體設備的價格貴，從技術上角度而言需要突破國外技術的壟斷，擁有自己的核心器件。而人工成本在今后的發展過程中也只會增加，只能以量化才能在競爭中取得優勢。另一方面在使用各種器件的差異上，會出現價格的差異化較大，客戶在詢價和考察市場過程中需要做詳細的了解。
